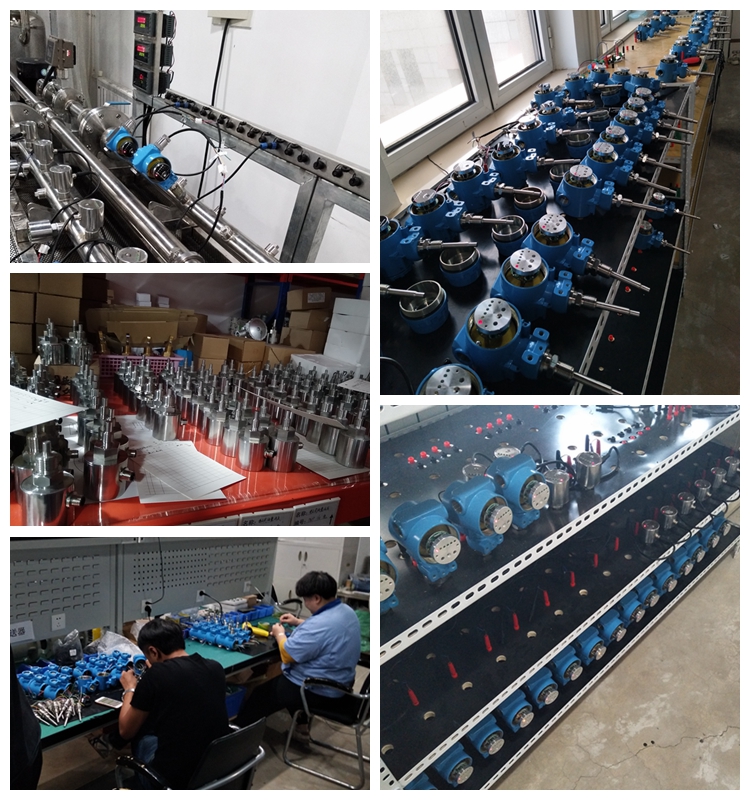

  • 生产车间

热式流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时,触发输出报警信号传递给机组,系统获取信号后即可作出相应的指示动作,避免或减少主机“干烧”。

热式流量开关基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,在流速达到某设定点时,热式流量开关输出开关量信号。

1、无活动部件,免维护;

2、安装方便,一种型号适用于多种管径要求;

3、开关量连续调节,极低的压力损失;

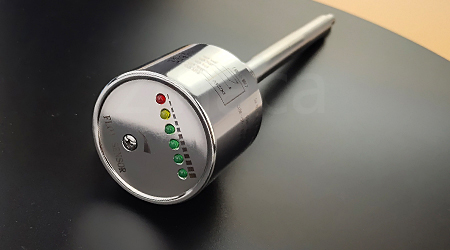

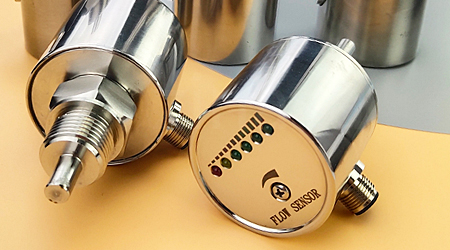

4、结构紧凑,LED显示流动趋势及开关状态。

气体,液体,切割液,润滑油等。

插入式设定范围

1---150cm/s(水)3---300cm/s(油),20---3000cm/s(空气)

信号输出

PNP、NPN、继电器

供电

24V±20%DC

接通电源

最大400mA(PNP或NPN型)最大1A@36VAC/DC(继电器型)

空载电流

最大80mA

设定方式

电位器设定

耐压范围

100bar

介质温度变化

≤4℃/s

响应时间

1…13s,典型值2s

初始化时间

约8s

电气保护

反相,短路,过载保护

防护等级

IP67

介质温度

-20…90℃ 环境温度:-20…80℃  储存温度:-20…80℃

材质

探头:不锈钢,   外壳:不锈钢/铸铝

测量精度

±2%

(热式流量开关)选型

(热式流量开关)说明

ZNC-FRC-

-□

/□

/□

/□

/□

/□

仪表类型

A






插入式流量开关

B

显示型流量开关

F

防爆型流量开关

连接方式

G12

接口螺纹G1/2(插入式)

G14

接口螺纹G1/4 (插入式)

H1

外螺纹连接(管段式)

H2

法兰连接(管段式)

供电方式

G

直流24V±20%供电

输出方式

P

PNP输出

N

NPN输

C

继电器输出(加常开+常闭输出(SPDT))

接液材质

S1

304材质

S2

316材质

接线方式

C

M12接插件式

Z

直接附线
