雷达波是一种特殊形式的电磁波,雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似,传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源,遇到障碍物易于被反射,被测介质导电性越好或介电常数越大,回波信号的反射效果越好。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。

1、非接触雷达,无磨损,无污染;

2、天线尺寸小,便于安装;

3、测量盲区小,对于小罐测量也会取得良好的效果;

4、严重粉尘环境不会影响电磁波工作;

5、在波动的情况下也能获得更优的性能;

6、测量固体和低介电常数介质的最佳选择。

适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。

探头长度

0-70m

介质温度范围

-40~250度

环境温度

-40~70度

重复性

±2mm

分辨率

1mm

响应速度

>0.2S(根据具体使用情况而定)

精度

±3mm

压力范围

≤2Mpa(高压可选)

天线材料

不锈钢

外壳防护等级

IP66

连接方式

G 1’’螺纹(最小可以做到1’’),法兰(用户选定)

供电电压

DC24V;AC220V

输出信号

4-20mA、hart协议、RS485协议

防爆等级

Exia II C T4

型    号

说    明

BL—YW900

-□

/□

/□

/□

/□

/□

仪表类型

A

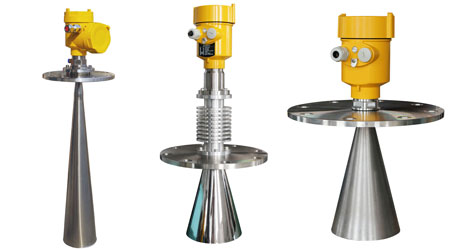

法兰连接喇叭式

B

法兰连接

C

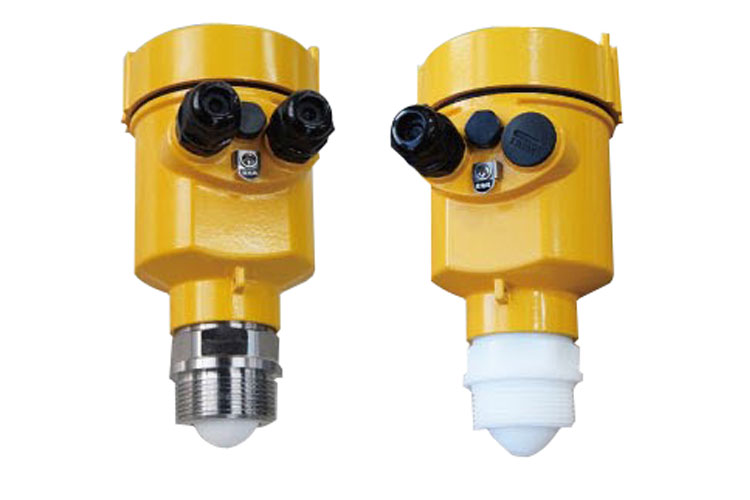

螺纹连接

D

万向型

输出方式

1

4~20mA输出

2

4-20mA+ Hart协议

3

RS485协议

测量量程

A

0-30米(ZNC-YW900A)

B

0-15米(ZNC-YW900B)

C

0-15米(ZNC-YW900C)

显示类型

E

四位LED显示

C

四位LCD显示

防爆类型

N

不防爆型

B

防爆型Exd ⅡCT6

编码器

1

不带

2

雷达液位计样本下载
