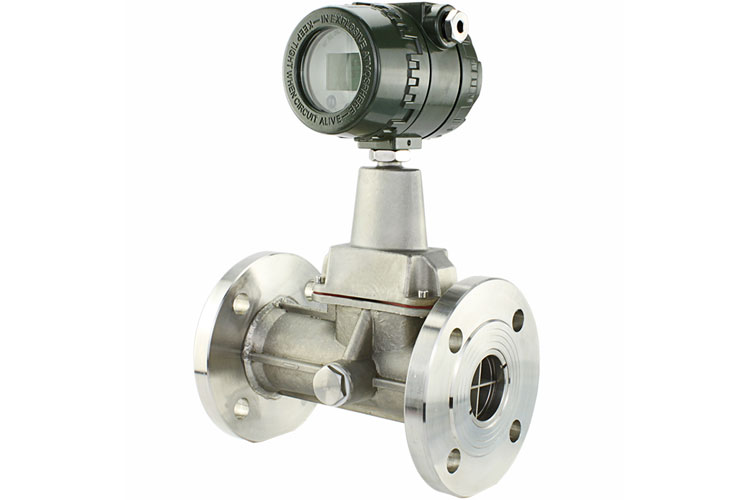

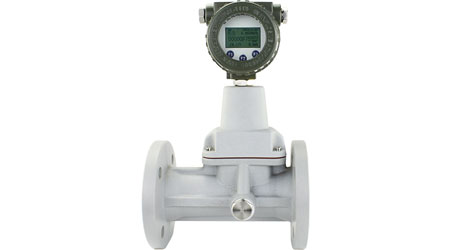

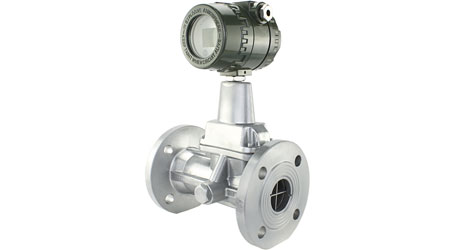

旋进旋涡气体流量计是具有功能强、流量范围宽、操作维修简单,、安装使用方便等优点,并且主要技术指标均达到国外同类产品的先进水平的新型、成熟气体流量仪表。

当沿着轴向的流体进入流量计入口时,旋叶强迫流体进行旋转运动,于是在旋涡发生体中心产生漩涡流,旋涡流在文丘里管中旋进,到达收缩段突然节流使旋涡流加速。当旋涡流突然进入扩散段后,因回流的作用强迫进行旋进式二次旋转。如果仪表内部具有优化的几何结构,那么在较宽量程范围内,旋涡的频率就与流量成正比,并未线性。该频率是由压电传感器检测到的微弱电信号经前置放大器放大、滤波、整形后转成与流速成正比的脉冲信号,最后送往流量积算仪进行运算与处理。

1、无机械可动部件,耐腐蚀,长期运行无须特殊维护;

2、工艺安装条件不苛刻;

3、流量测量范围较宽,可在小流量区域进行有效工作;

4、就地显示流量值,并带多种信号输出;

5、压力损失较大,为涡街流量计的3~4倍。

应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的首选产品,多用于中高流速气体计量。

连接方式

法兰连接

精度等级

±1.5R(±1R需特制)*

使用条件

介质温度:-20℃~+80℃;环境温度:-30℃~+60℃;

相对湿度:5~95;大气压力:70~106KPa

工作电源

A.外电源:+24VDC±15,纹波≤±5,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1节3.6VDC锂电池,当电压低于2.0时出现欠压指示。

整机功耗

A.外电源:<1W;

B.内电源:平均功耗≤1W,可连续使用三年以上。

输出功能

①脉冲信号②4 ~ 20mA电流信号③IC卡控制信号④RS485通讯⑤HART协议

公称通径

流量范围

压力损失

耐压等级

精确度

仪表材质

(mm)

(m3/h)

(Kpa)

(Mpa)

-------

-------

DN20

1.2~15

3.3

1.6;2.5
4.0;6.3

1.5/1.0

≤2.5Mpa 铝合金
≥4.0Mpa 不锈钢

DN25

2.5~30

2.1

1.5/1.0

DN32

4.5~60

2.9

1.5/1.0

DN50

10~150

3.9

1.5/1.0

DN80

28~400

3.7

1.6;2.5
4.0;6.3

1.5/1.0

≤1.6Mpa 铝合金
≥2.5Mpa 不锈钢

DN100

50~800

5.9

1.5/1.0

DN150

150~2250

11.0

1.6;2.5;4.0

1.5/1.0

DN200

360~3600

16.0

1.5/1.0

(旋进旋涡气体流量计)型号

(旋进旋涡气体流量计)说明

LUX

—□

/□

/□

/□

/□

仪表类型

B





内电源供电,就地显示,无输出

C


数显表头(双供电,输出脉冲信号,IC卡控制信号,4-20mA)

D


温压补偿表头(双供电,输出脉冲信号,IC卡控制信号,4-20mA)

公称通径

***

请参考【流量范围及性能指标】表格中参数→公称通径

耐压等级

WP1

1.6 Mpa

WP2

2.5 Mpa

WP3

4.0Mpa

WP4


6.3Mpa

精度等级

P1

1.0级精度

P2

1.5级精度

旋进旋涡流量计
