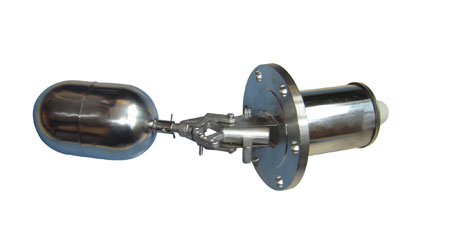

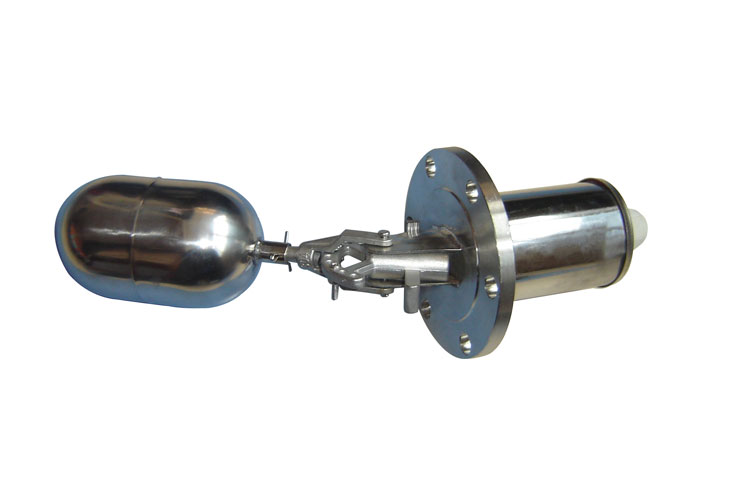

侧装浮球开关是利用浮球受液体浮力而随液位上升或下降到与水平面约20度时,在杠杆作用下臂端随之摆动,从而驱动接线盒内的微动开关接通或断开。

侧装浮球开关在实际工作中,当浮球因浮力作用而上下运动时,接线盒内的磁簧开关受到臂端磁铁影响,而作"NC"接点与"NO"接点之互换。同样地原理运用在微动开关装置上,微动开关前之磁铁和臂端磁铁作互斥运动而推压微动开关,造成"NC"和"NO"动作。

1、既可水平安装于桶槽侧壁,也可垂直安装在桶槽顶部;

2、220VAC,24VDC电路均可使用;

3、控制部分与被测液体介质完全隔离;

4、多种材质,多种连接方式可满足不同环境需求;

5、体积轻巧(小巧型),工作寿命长。

主要适用于多种工况条件下,液体液位高度的控制。

最大压力

标准型:10 Mpa;小巧型:10bar

介质温度

最大350℃

介质密度

≥0.75g/cm3

输出信号

开关量输出

触点容量

小巧型:220VAC,5A,SPDT;标准型:220VAC,5A,SPDT;

高温型:220VAC,1A,SPDT;高温散热型:220VAC,5A,SPDT;

防腐型:220VAC,5A,SPDT

防护等级

IP65

防爆等级

Ex dII BT6,Ex dII CT6

表体材料

SUS304,SUS316,PP多种可选

过程连接

螺纹连接或法兰连接可选

(侧装浮球开关)型    号

(侧装浮球开关)说    明

ZNC-YW210

─□

/□

产品类型

X0

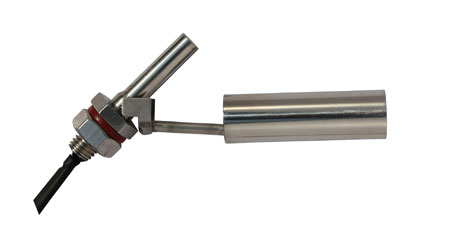

浮球式小巧型

X1

接触杆式小巧型

B0

标准型

B1

标准高温

D0

上装标准型

D1

上装高温型

D2

上装高温散热片型

S0

双曲标准型

S1

双曲高温型

S2

双曲高温散热片型

H2

高温散热片型

F0

简易防腐型

F1

标准防腐型

过程连接方式

F

法兰

G

螺纹(小巧型连接均为M10螺纹连接)
