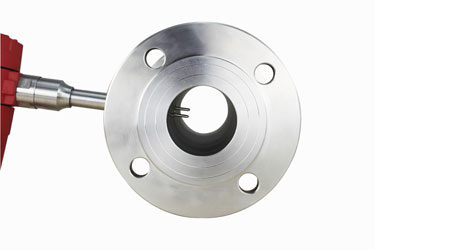

质量流量计是我公司引进国外领先技术，根据科里奥利力原理开发的一种新型的流量仪表，可直接测量封闭管道内流体质量流量，由流量测量传感器和信号转换器两部分组成。
2、测量准确度高（测量准确度可保证在 0.1%～0.5%）；
3、应用范围广（除正常的流体测量外还可测量一般流体测量仪表较难测量的工业介质，如非牛顿流体、各种浆液、悬浮液等）；
化工行业， 药品工业、涂料工业、造纸工业、纺织印染工业、燃料行业，食品工业。
|
名称 |
参数 |
|
适用介质 |
常规液体、多项流液体、高黏度液体、含固体的浆液、密度较高的气体等 |
|
测量项目 |
瞬时流量、累计流量、温度、密度（各组分百分含量，酒度）等 |
|
显示 |
LCD（或LED）、液晶中文（或英文） |
|
质量流量测量准确度 |
±[0.2% +(零点稳定度/瞬时质量流量×100%)] |
|
质量流量测量重复性 |
±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.001g/cm3 |
|
温度测量范围 |
-200～350℃ |
|
温度测量准确度 |
±1℃ |
|
压力等级 |
0～4.0MPa 高压可定制 |
|
信号输出 |
4～20 mA，0～10 kHz |
|
通讯方式 |
RS485/MODBUS 或HART |
|
变送器形式（安装形式） |
盘装柜式、现场安装式（分体式、一体式） |
|
材质 |
测量管316L，壳体304 |
|
防爆等级 |
ExibIIBT4 Gb，ExdibIICT6 Gb |
|
防护等级 |
IP67 |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开 |
|
工作环境温度 |
0℃～+40℃，（-40℃～+40℃） |
|
工作环境湿度 |
≤90% RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
电源电压: (24±10%)VDC，(220±10%)VAC |
|
整机功率 |
＜ 15W |
|
型 号 |
通径 (mm) |
流量范围(kg/h) |
|
CFM-003 |
3 |
0～150~180 |
|
CFM-006 |
6 |
0～600~720 |
|
CFM-008 |
8 |
0～960~1200 |
|
CFM-010 |
10 |
0～1800~2100 |
|
CFM-015 |
15 |
0～3600~4500 |
|
CFM-020 |
20 |
0～6000~7200 |
|
CFM-025 |
25 |
0～9600~12000 |
|
CFM-032 |
32 |
0～18000~21000 |
|
CFM-040 |
40 |
0～30000~36000 |
|
CFM-050 |
50 |
0～48000~60000 |
|
CFM-080 |
80 |
0～150000~180000 |
|
CFM-100 |
100 |
0～240000~280000 |
|
CFM-150 |
150 |
0～480000~600000 |
|
CFM-200 |
200 |
0～900000~1200000 |
|
型号 |
说明 |
|||||||||
|
CFM |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
H1 |
|
|
|
|
|
|
|
|
一体式 |
|
H2 |
分体式 |
|||||||||
|
耐压 |
P1 |
2.5MPa(DN80~DN150) |
||||||||
|
P2 |
4.0MPa(DN15~DN65) |
|||||||||
|
P3 |
4.0MPa，或30MPa（DN1~DN10） |
|||||||||
|
P4 |
特殊定制 |
|||||||||
|
公称通径 |
** |
请参考【流量范围及性能指标】表格中参数→公称通径 |
||||||||
|
温度范围 |
T1 |
(-60~200℃) |
||||||||
|
T2 |
(-60~300℃)高温型，（-200~100℃）低温型 |
|||||||||
|
输出类型 |
O1 |
无 |
||||||||
|
O2 |
4~20mA，0~10KHz（脉冲） |
|||||||||
|
C1 |
RS485/Modbus |
|||||||||
|
C2 |
HART |
|||||||||
|
C3 |
无 |
|||||||||
|
防爆等级 |
N |
标准型，不防爆 |
||||||||
|
E |
隔爆型，Exd（ ib）ⅡC T6Gb |
|||||||||
|
精度等级 |
A1 |
0.1~0.15 |
||||||||
|
A2 |
0.2 |
|||||||||
|
批量控制 |
B1 |
无批量控制功能 |
||||||||
|
B2 |
有批量控制功能 |
|||||||||
|
供电 |
V1 |
24VDC |
||||||||
|
V2 |
220VAC |
|||||||||
