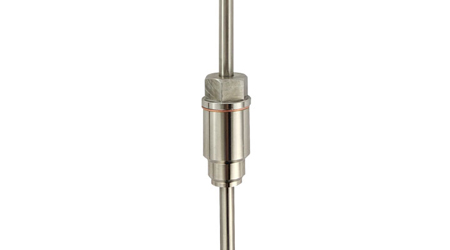

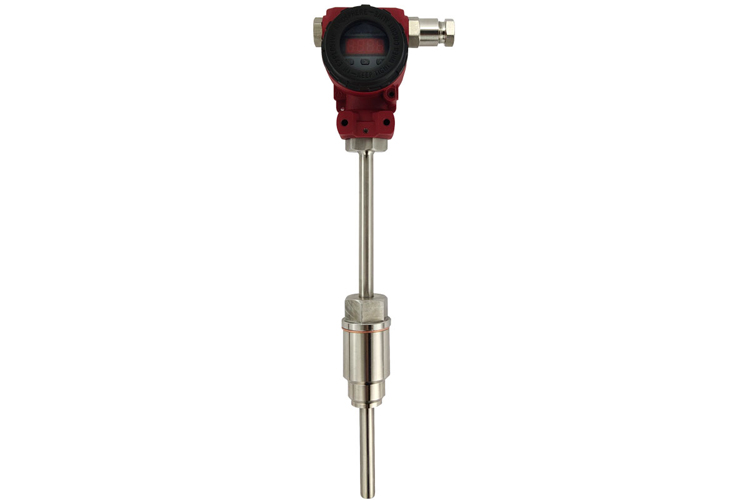

一体化温度变送器是温度仪表中的现场安装式温度变送单元。ZNC-W102一体化温度变送器集传感器同变送器为一体,直接测量各种工业过程中,-200~1600℃范围内的液体、蒸汽和气体介质的温度,将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输出信号,送显示、记录调节仪表或计算机。作为新一代的温度变送器,ZNC-W102一体化热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。/a>

一体化温度变送器的变送器部件是小型化的,可安装于热电偶热电阻的接线内,成为一体化温度变送器。 作为一体化温度变送器在工业现场直接输出4~20mA信号,这样既省去昂贵的补偿导线,又提高了信号长距离传送过程中的抗干扰能力。 变送器部件精度高、功耗低,使用环境温度范围宽,工作稳定可靠。而且由于采用硅橡胶密封结构,变送器耐震、耐湿,适宜于恶劣现场环境中使用。

1、具有线性化校正功能,具有冷端温度自动补偿功能;

2、压簧式感温元件,抗震性能好 ;

3、测量范围大,测量精度高;

4、机械强度高,耐压性能好;

5、响应时间短。

广泛应用于各种需要进行温度测量的领域。

(1)、热电阻

热电阻类别

测温范围

精度等级

允许偏差

Cu

-50~+100


±(0.30+0.006)ltl

Pt

-200~+500

A级

±(0.15+0.002)ltl

B级

±(0.30+0.005)ltl

注:表中t为被测温度的绝对值,℃。

(2)、热电偶

分度号

允差等级

允差值

测温范围℃

允差值

测温范围℃

K

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004|t|

375~1000

±0.0075|t|

333~1200

E

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004|t|

375~800

±0.0075|t|

333~900

S

±1℃

0~+1100

±1.5℃

0~600

±[1+0.003(t-1100)]

1100~1600

±0.0025|t|

600~1600

B

±0.0025|t|

600~1700

注:t为实际温度,允许可用温度度数表示,也可用实际温度的百分数表示,取其大者。

(一体化温度变送器)仪表种类

(一体化温度变送器)说明

ZNC-W102

-□

/□

/□

/□

/□

/□

/□

/□

/□

/□

感温元件类型

Z










热电阻

R

热电偶

感温元件材质

P1

Pt100

P2

Pt1000

K

K型热电偶(镍铬-镍硅)

E

E型热电偶(镍铬-康铜)

S

S型热电偶(铂铑10-铂)

B

B型热电偶(铂铑30-铂铑6)

仪表类型

O

装配型

K

铠装型

M

耐磨型

H

卫生型

结构形式

S

单只式

T

双只式

精度等级

1

0.1FS

2

0.2FS

5

0.5FS

输出形式

1

4~20mA

3

0~5V

6

4~20mA+现场显示

连接方式

02

固定螺纹式

03

活动卡套螺纹式

04

固定法兰式

05

活动卡套法兰式

冷端形式

3

防水接线盒式

4

防爆接线盒式

保护管直径

金属保护管

M0

φ16

M2

φ10

M4

φ12

非金属保护管

N1

φ25(双层)

N3

φ33(双层或三层)

其他

O5

其他直径(用户指定)

插入深度

-XXX

长度(用户指定)
