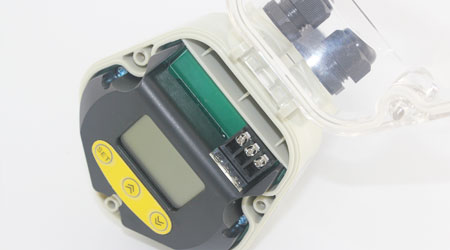

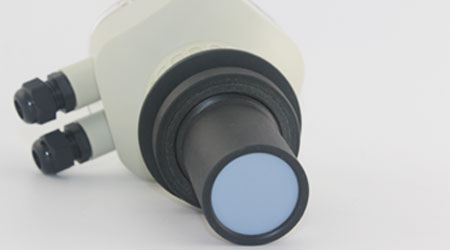

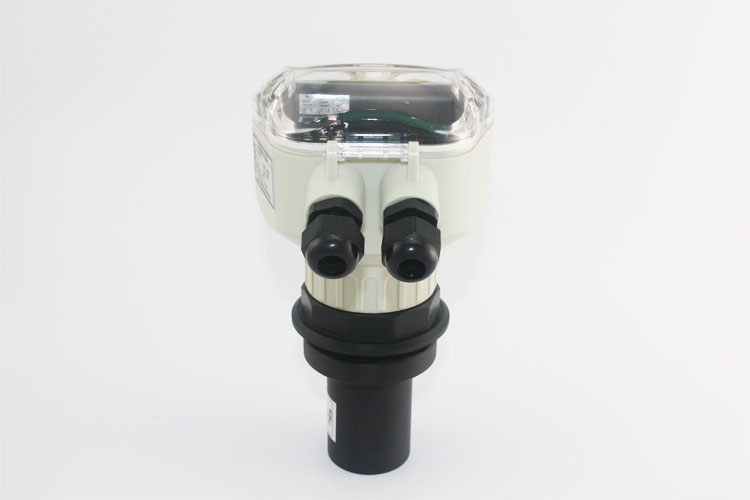

YW3000超声波液位仪是一种智能型非接触式液(物)位测量仪表。产品具有自动功率调整,增益控制,温度补偿,采用先进的检测技术和计算机技术,提高仪表的测量精度,对干扰回波有抑制功能,保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量,也可用于距离的测量。

超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

1、稳定性好,满度、零点长期稳定性可达0.25%FS/年;

2、反向保护、限流保护电路;

3、固态结构,无可动部件;

4、高可靠性,使用寿命长;

5、安装方便、结构简单、经济耐用;

6、重量轻、不结垢、不污染介质。

可用于多种恶劣场合液位的测量,无需接触介质。水及污水处理 :泵房、集水井、生化反应池、沉淀池,电力、矿山:灰浆池、煤浆池、水处理等。

功  能

一体型

分 体 型

量   程

5米、10米、15米、20米、30米、40米、50米、60米

5米、10米、15米、20米、30米、40米、50米、60米、70米

测量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm或0.1%(取大者)

3mm或0.1%(取大者)

显    示

中文液晶显示

中文液晶显示

模拟输出

4线制4~20mA/510Ω负载

2线制4~20mA/250Ω负载

4~20mA/510Ω负载

继电器输出

可选配2组AC 250V/ 8A或DC 30V/ 5A  状态可编程

可选配)单通道为2组,双通道是4组AC 250V/8A

或DC 30V/ 5A  状态可编程

供  电

标配24VDC

可选 220V AC+15%  50Hz

标配220V AC+15%  50Hz

可选24VDC 120mA

定做电池供电

环境温度

显示仪表-20~+60℃,

探头-20~+80℃

显示仪表-20~+60℃,

探头-20~+80℃

通   信

可选485,232通信(厂家协议)

可选485,232通信(厂家协议)

防护等级

显示仪表IP65,探头IP68

显示仪表IP65,探头IP68

探头电缆

可达100米,标配10米

探头安装

根据量程和探头的选型

根据量程和探头的选型

型号

说明

BL—YW3000-

-□

/□

/□

/□

/□

/□

仪表类型

A






一体式

B

分体式

输出方式

M

4~20mA输出

R1

开关量输出

R2

4~20mA+RS485输出

供电方式

D

24VDC

A

250VAC

显示类型

E

四位LED显示

C

四位LCD显示

防爆类型

N

不防爆型

B

防爆型 Exd II CT4

测量范围

1

5M

2

10M

3

15M

4

20M(分体)

5

30M(分体)

6

40M(分体)

7

50M(分体)
