射频导纳物位控制技术是一种从电容式物位控制技术发展起来的,防挂料、更可靠、更准确、适用性更广的物位控制技术,“射频导纳”中“导纳”的含义为电学中阻抗的倒数,它由阻性成份、电容性成份、感性成份综合而成,而“射频”即高频无线电波,所以射频导纳技术可以理解为用高频无线电波测量导纳。射频导纳技术与传统电容技术的区别在于测量参量的多样性,不但解决了连接电缆屏蔽和温漂问题,也解决了垂直安装的传感器根部挂料问题。测量参量的多样性也有力地拓展了仪表的可靠应用领域。

所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,而射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与灌壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。

1、独特的电路设计可以使测量电路对探头上堆积的物体忽略不计并自动校正;

2、无电缆连接,安装拆除方便,不影响现场工作;

3、采用了射频技术和数字技术,增强了系统的可靠性;

4、使用寿命长,无机械磨损。

广泛应用于各种场合,飞灰、颗粒、粉体、液体、粘稠、导电、不导电的物体。

工作电源

12~40VDC

工作环境温度

-40~70℃

探极工作(介质)温度

-180℃~850℃(最高可达850℃)

输出信号

4-20mA

响应时间:

标准0.2秒  0.5~30秒(可调)

探头长度

0.1m~20m

探头材质

SUS304/SUS316,陶瓷,PPS, 聚四氟乙烯

失电保护

高低模式,现场可调

防护等级

IP66,可户外安装

连接方式

NPT螺纹安装,法兰安装(可选)

型    号

说    明

ZNC-YW800

/□

/□

/□

/□

/□

开关形式

B

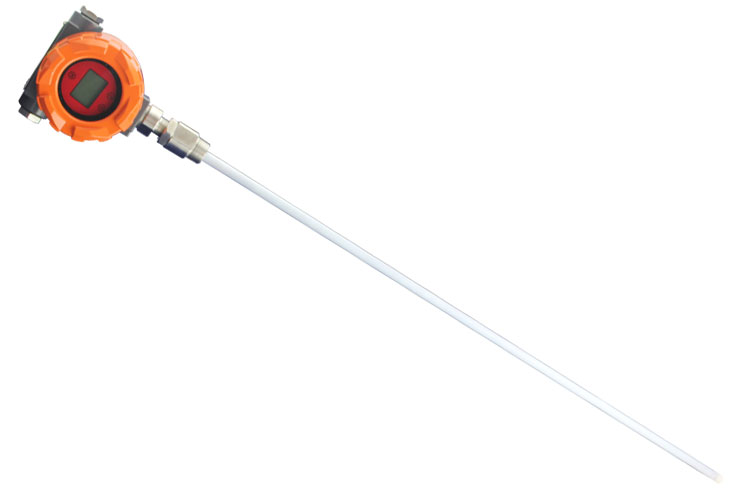

标准型

L

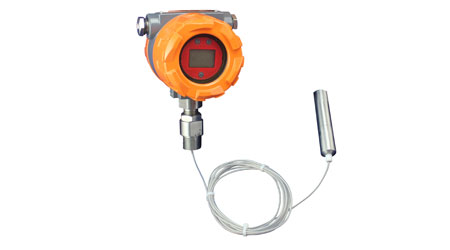

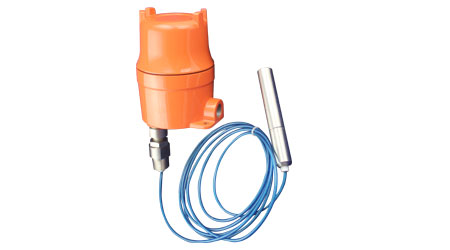

缆绳型

P

平板型

S

分体型

检测环境

N

普通型:-40~60℃

T

中温型:-40~200℃

H

高温型:-40~800℃

K

防腐型

工作电源

D

24VDC

A

220VAC

连接方式

G

螺纹连接(一般为G1,G1-1/2,特殊要求需要客户指定)

F

法兰连接(客户指定尺寸)

探极长度

-XXXXX

用户自选,单位:mm。杆式探头最长2.5米,缆式探头最长20米

防爆等级

E

不选则无防爆

射频导纳液位计样本下载
