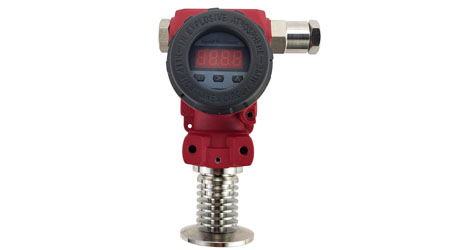

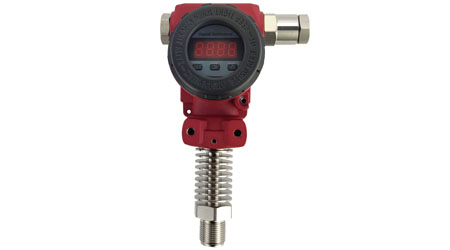

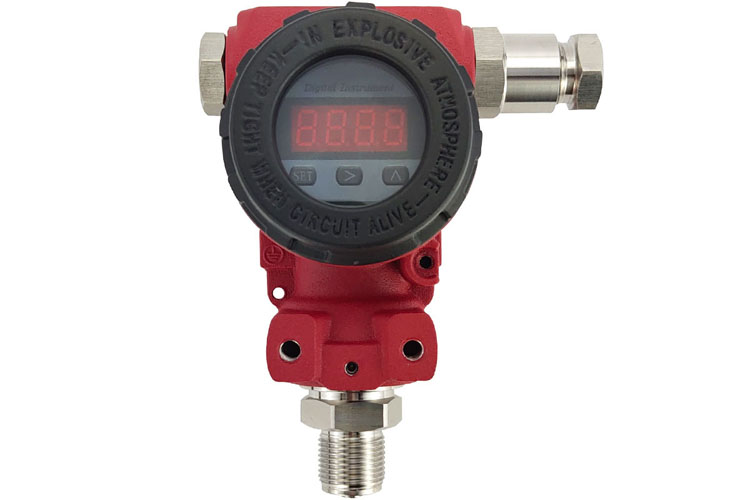

智能型压力变送器有表压和绝压两种测压方式,采用了国外最先进的扩散硅传感器和陶瓷传感器及其制造工艺,可通过三按键自由现场组态,并可安装高对比度带背光LCD显示器,变送器现场数据恢复,4~20mA叠加HART协议数字信号,与介质接触部分采用316L不锈钢膜片或陶瓷膜片。压力变送器,内置陶瓷电容、扩散硅、陶瓷压阻式传感器。应用于恶劣环境下或高温环境或适用于卫生要求严格的环境,均能确保最优质的性能和长期稳定性。

1、安装方便,可直接安装,也可采用支架安装;

2、抗变频干扰,高稳定性、高可靠性;

3、表压、绝压、负压均可测量;

4、零点可迁移,量程可调节;

5、支持组网应用。

广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

测量范围

相对压力

最大测量范围0~60Mpa

最小测量范围0~2Kpa

负相对压力

最大测量范围 -0.1~+60Mpa

最小测量范围 -1~+1 Kpa

量程迁移

可做标准量程4:1的迁移

精度等级

±0.075%、±0.2%、±0.5%

工作电压

12.5~36VDC

稳定性

在规定的工作温度内,环境温度每变化10℃,输出变化≤量程的±0.2%,年漂移<±0.5%

震动影响

任意轴上,200HZG为0.01%FS,年稳定性优于0.1%

输出信号

4~20mA;0-10mA;1-5V;0-5V;0-10V;hart协议;RS485通讯

工作温度

-20℃~85℃(高温最高可做到350度)

负载电阻

≤ 1000Ω

相对湿度

95%不冷凝

防爆等级

不防爆或ExdIIBT4—BT6

防护等级

IP65

材质

传感器

扩散硅,96%氧化铝陶瓷,316L,蓝宝石,单晶硅,应变片

密封材料

氟素橡胶,PTFE(聚四氟乙烯)

仪表外壳材料

压铸合金铝,表面环氧喷涂

主体结构材料

0Gr18Ni9(304不锈钢)

(智能型压力变送器)型号 (智能型压力变送器)说明
ZNC-Y201 -□ /□ /□ /□ /□ /□ /□
仪表类型 K





扩散硅

T

陶瓷压阻

量程范围 1

-100Kpa~0Kpa~2kpa~60Mpa(扩散硅)

2

0Mpa~60Mpa~2kpa(扩散硅)

3

-100Kpa~0Kpa~50kpa~60Mpa(陶瓷压阻)

4

0Mpa~50kpa~60Mpa(陶瓷压阻)

输出形式 1

4~20mA

2

0~10mA

3

1~5V

4

0~10V

5

4~20Ma+现场显示

6

4~20Ma+Hart

7

4~20Ma+现场显示+Hart

8

RS485通讯

精度等级 P1

0.1%FS

P2

0.2%FS

P5

0.5%FS

连接方式 M1

M20×1.5外螺纹

M2

M27×2外螺纹

G1/2

G1/2外螺纹

T

特殊要求

附件功能 M0

无显示

M1

LCD液晶显示器

M2

LED液晶显示器

防爆类型 N

无防爆

F

防爆型Exd II BT4
