液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量仪表,广泛用于测量封闭管道中液体流量,若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。本流量计执行JB/T9246-1999)。

液体涡轮流量计传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。

1、测量范围度宽(DN10mm以上量程比1:20);

2、多信号输出,适于总量计量及与计算机连接,抗干扰能力强;

3、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

4、重复性好,短期重复性可达0.05%~0.2%;

5、适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

适用于水、柴油、甲醇等无杂质无强烈腐蚀性液体计量,广泛用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的计量、控制系统。配备有卫生快装接头的液体涡轮流量计可以应用于制药行业。

介质温度

①-20~80℃(标准);②-20~120℃;③-20~150℃(高温订制);

使用条件

环境温度:-20℃~80℃;相对湿度:5~95%;存储温度:-30℃~85℃;大气压力:86KPa~106KPa

电源电压

A外电源:24VDC±15%,纹波≤±5%;

B内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

输出功能

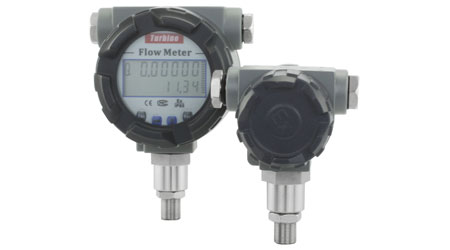

①脉冲信号;②4 ~ 20mA电流信号;③RS485通讯;④HART协议;⑤现场显示(输出功能可叠加)

精度等级

管道型:①1.5%、②1%、③0.5%、④0.2%(需特制);插入型:⑤5%、⑥2.5%

连接方式

卫生型: 快装卡盘;

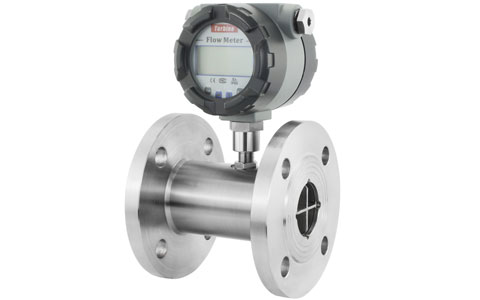

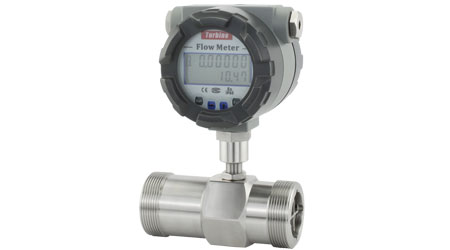

管道型: 法兰连接 法兰夹装 螺纹连接;

插入型: 简易插入连接 球阀插入连接。

选择时请具体请参考:

性能指标】表格中参数→连接方式

仪表材质

304不锈钢; 316不锈钢

叶轮材质

2Cr13叶轮; 双相钢叶轮

防护等级

IP65

防爆等级

ExdIIBT6或ExdIICT4

仪表口径

流量代码

正常流量范围(m3/h)

扩展流量范围(m3/h)

(mm)

卫生型

管道型

插入型

卫生型

管道型

插入型

轴向

切向

轴向

切向

DN4

W1

0.04~0.25

0.04~0.25


0.04~0.4

0.04~0.4


DN6

W2

0.1~0.6

0.1~0.6

0.06~0.6

0.06~0.6

DN10

W3

0.2~1.2

0.2~1.2

0.15~1.5

0.15~1.5

DN15

W4

0.6~6

0.6~6

0.4~8

0.4~8

DN20

W5

0.8~8

0.8~8

0.45~9

0.45~9

DN25

W6

1~10

1~10

0.5~10

0.5~10

DN32

W7

1.5~15

1.5~15

0.8~15

0.8~15

DN40

W8

2~20

2~20

1~20

1~20

DN50

W9

4~40

4~40

2~40

2~40

DN65

G1

7~70

7~70

5~70

4~70

DN80

G2

10~100

10~100

5~100

5~100

DN100

G3

20~200

20~200

10~200

10~200

DN125

G4


25~250


13~250

DN150

G5

30~300

10~200

20~200

15~300

7~200

13~200

DN200

G6

80~800

20~300

30~300

40~800

12~300

23~300

DN250

H0


31~450

62~450


18~450

36~450

DN300

H1

45~650

90~650

26~650

52~650

DN350

H2

60~900

120~900

35~900

70~900

DN400

H3

80~1100

160~1100

46~1100

92~1100

DN500

H4

125~1800

250~1800

75~1800

150~1800

DN600

H5

180~2500

360~2500

110~2500

220~2500

DN700

H6

225~3500

450~3500

140~3500

280~3500

DN800

H7

320~4500

640~4500

190~4500

380~4500

DN900

H8

400~5800

800~5800

230~5800

460~5800

DN1000

H9

495~7000

990~7000

300~7000

600~7000

DN1100

H10

600~8500

1200~8500

350~8500

700~8500

(液体涡轮流量计)型号

(液体涡轮流量计)说明

LWGY

-

/□

/□

/□

/□

/□

/□

/□

/□

/□

/□

/□

公称通径

**












请参考【流量范围】表格中参数→公称通径

仪表类型

W

卫生型

G

管道型

C

插入型

输出功能

**

请参考【基本参数】表格中参数→输出功能

精度等级

**

请参考【基本参数】表格中参数→精度等级

流量范围

**

请参考【流量范围】表格中参数→流量代码

连接方式

**

请参考【基本参数】表格中参数→连接方式

介质温度

**

请参考【基本参数】表格中参数→介质温度

耐压等级

H

特制耐压等级

L

常规耐压等级

防爆等级

N

无防爆

E

ExdIICT6

仪表材质

**

请参考【基本参数】表格中参数→仪表材质

叶轮材质

**

请参考【基本参数】表格中参数→叶轮材质

附加选项

H

霍斯曼接头结构

N
