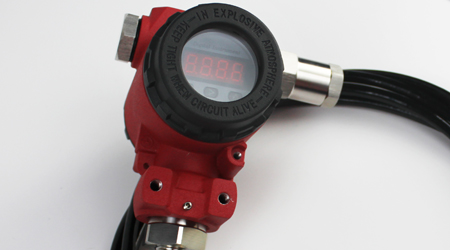

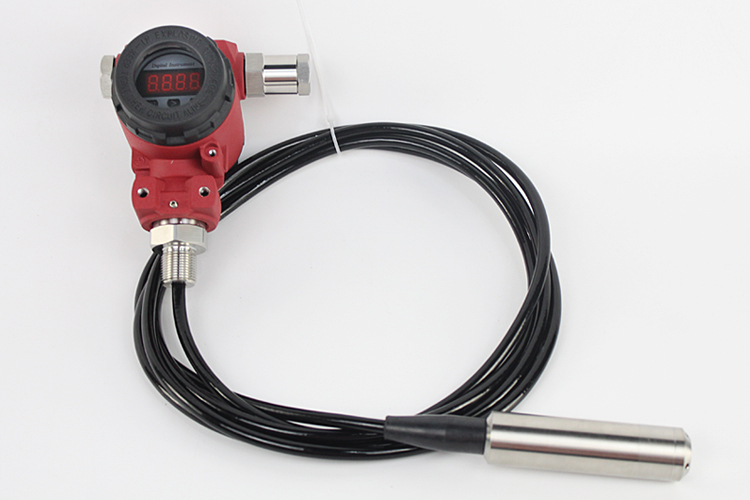

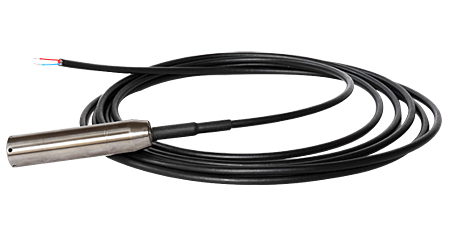

投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。
安装使用方便，防护等级高，可用于酸碱的场合，可按照客户要求定做所需的产品。可用于水厂、污水处理厂、城市供水、高楼水池、矿井、工业水池、油池、水库、河道、海洋、真空设备、医疗设备等场所。
|
量程 |
揽式：0～0.2m至0～200m 杆式：0～0.2至0～3m 防腐：0～0.5m至0～20m内各量程 |
|
精度 |
0.5FS(标准型); 0.2FS; 1.0FS |
|
压力过载 |
200 |
|
防护等级 |
IP65 |
|
供电电源 |
24VDC(15～36VDC) |
|
输出 |
4～20mA，1～5V,0-10V，0.5-4.5V，hart协议，RS485协议 |
|
温度漂移 |
-10℃～50℃ <0.5FS ；-20℃～85℃ <1.0FS |
|
绝缘电阻 |
500VDC时>100MΩ |
|
抗电磁/射频干扰 |
30V/m,10KHz至500MHz |
|
长期稳定性 |
年漂移＜±0.3％ |
|
补偿温度 |
0℃～50℃ |
|
工作温度 |
0℃～70℃ |
|
存储温度 |
-40～100℃ |
|
抗冲击/振动 |
200HZG为0.01FS，年稳定性优于0.1。 |
|
传压膜片材料 |
316不锈钢，96氧化铝陶瓷，扩散硅 |
|
探头壳体材料 |
1Cr18Ni9Ti，PTFE（聚四氟乙烯） |
|
电缆护套材料 |
聚乙烯或聚酰胺 |
|
密封材料 |
丁腈橡胶，氟素橡胶 |
|
测量介质 |
与以上村料兼容的液体介质 |
|
接线盒外壳材料 |
压铸合金铝，表面环氧喷涂 |
|
防爆 |
Ex IaII CT6(无显示型) Ex IaII BT4(C,B型) |
|
型号 |
说明 |
|||||||
|
ZNC—YW500 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
A |
|
|
|
|
|
|
标准型（普通电缆连接，带接线盒） |
|
B |
分体型（软铜管连接,带接线盒） |
|||||||
|
C |
分体型(不锈钢软/硬管连接,带接线盒） |
|||||||
|
传感器类型 |
1 |
扩散硅 |
||||||
|
2 |
陶瓷电容 |
|||||||
|
3 |
不锈钢卫生型 |
|||||||
|
输出信号 |
M |
4～20mA输出 |
||||||
|
V |
RS485输出 |
|||||||
|
X |
4～20mA输出+现场显示 |
|||||||
|
H |
HART协议(4～20mA输出+现场显示) |
|||||||
|
测压形式 |
G-□ |
表压-量程(单位:M) |
||||||
|
A-□ |
绝压-量程(单位:M) |
|||||||
|
精度等级 |
P2 |
0.2级 |
||||||
|
P5 |
0.5级 |
|||||||
|
P10 |
1.0级 |
|||||||
|
连接方式 |
M1 |
M20×1.5外螺纹 |
||||||
|
M2 |
M27×2外螺纹 |
|||||||
|
G1/2 |
G1/2外螺纹 |
|||||||
|
T |
特殊要求 |
|||||||
|
防爆类型 |
N |
不防爆 |
||||||
|
B |
防爆 Ex IaII BT4 |
|||||||
